便携式接触角测量仪使用三液滴法用于不粘锅底部接触角测量

点击次数:307    发布时间:2020-09-17 14:10:06

一、便携式或手持式接触角测量仪的应用范围:

不粘锅的附着层影响着使用效果,接触角的测量是表征不粘锅性能的最可靠指标。在不粘锅接触角测量中,主要问题是用侧视法无法观察到锅底。与侧视图法相比,另一种典型的方法是俯视法,相应的分析方法是ADSA-D,该方法是由加拿大多伦多大学A.W.Neumann团队提出的。ADSA-D以液滴体积为边界条件,采用young-Laplace方程拟合接触角。顶视图法的缺点是:(1)只能分析轴对称图像的接触角,但由于化学成分的多样性和表面结构的原因,98%的样品表面不是轴对称的;(2)由于各种原因,计算的接触角值精度不高。

因此,我们建议使用便携式接触角测量仪对大多数罐形样品进行测量。为了提高接触角测量的精度,我们建议便携式接触角计具有以下功能:

1、采用远心镜头

2,使用1/2或更大尺寸的相机,

3、光路转向结构采用棱镜代替反射镜

4、棱镜视角可调微米精度,如用千分尺进行一维倾斜调整定位台,

5、同时,可以检测的液滴越多越好。推荐使用三滴法测定酸碱法等多滴法的表面自由能。两滴法只能用于欧文斯法计算表面自由能,不能用来估算三液滴的表面自由能。它只能用于两个液滴,并不是最广泛使用的方法。

便携式接触角测量仪(接触角测角仪)的实际测试图像(接触角测角仪)有三滴,用于测量不粘盘的接触角,如下所示。

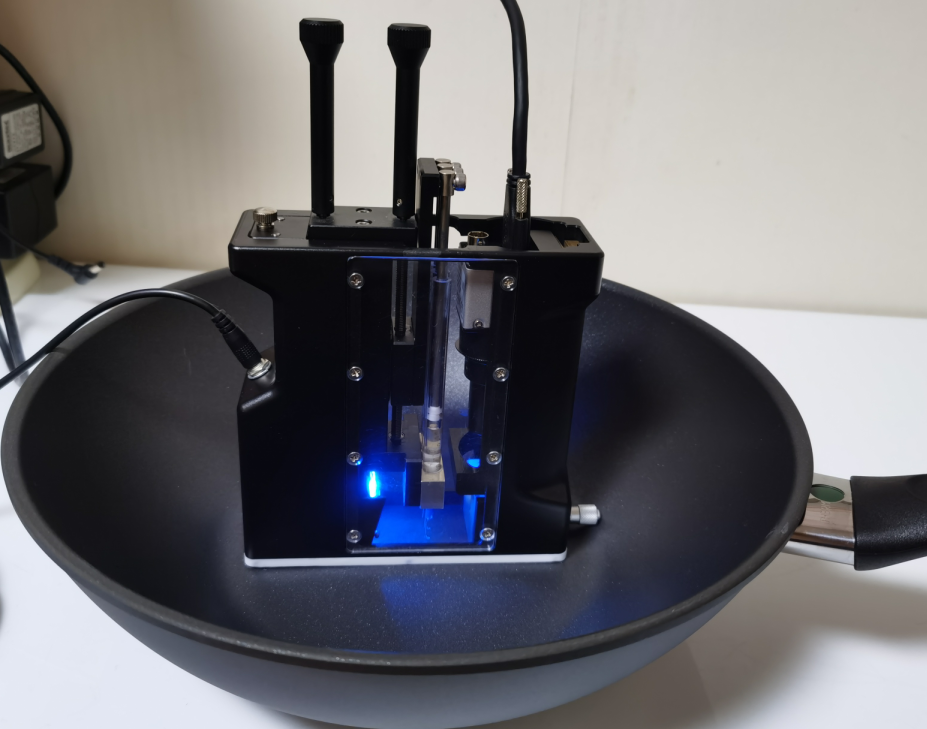

便携式接触角测量仪

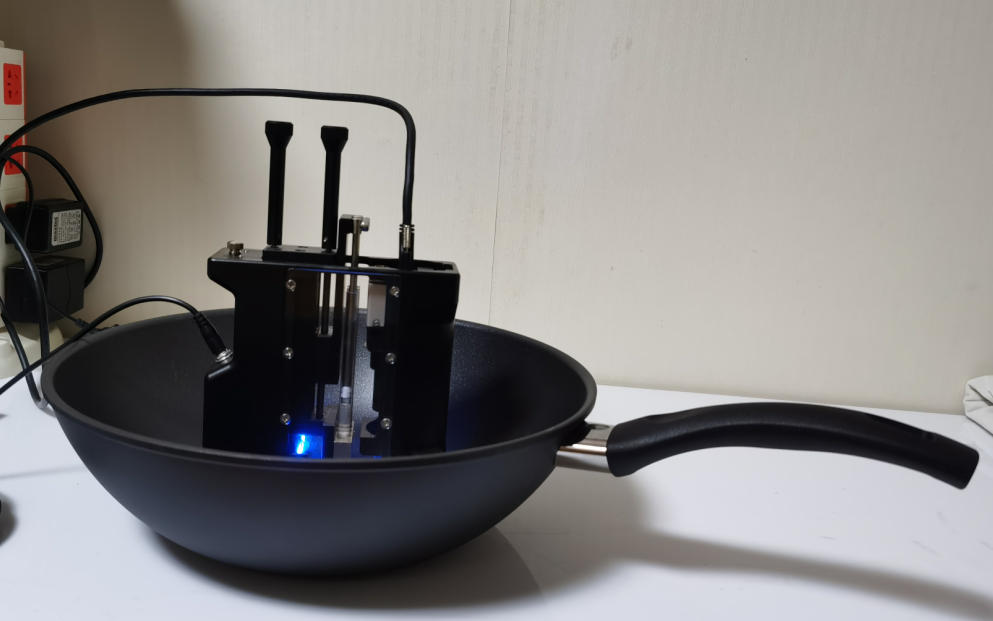

手持式接触角测量仪

对于如上不粘锅,三液滴法接触角测量仪的实际测试图谱如下所示:

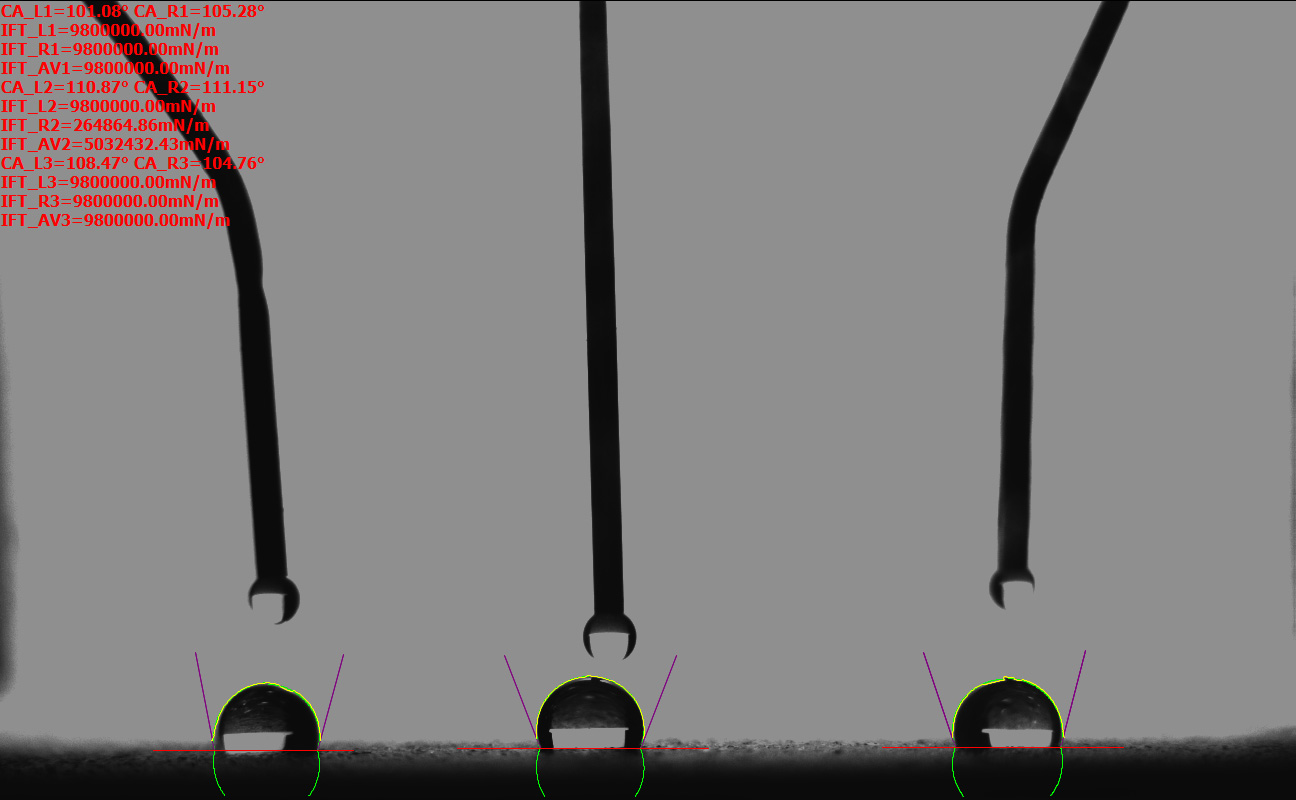

接触角测量图片:三液滴法

NO.

Left side左侧接触角

contact angle

Right side右侧接触角

contact angle

Average平均接触角

contact angle

Deviation value

 接触角偏差

1

101.08

105.28

103.18

4.2

2

110.87

111.15

111.01

0.28

3

108.47

104.76

106.615

-3.71



1、三滴水接触角值不同,说明样品表面根本不干净。

2、接触角偏差值大于2度表示样品不干净或“纳米级或微米级,样品表面有结构”

3、三滴接触角的结果表明,这个样品没有我们预期的好。
